VAN RYSEL RCX II FORCE AXS

2023

Benvenuto/a sulla scheda di assistenza della RCX II FORCE AXS.

In questa scheda potrai trovare tutti i nostri migliori consigli per utilizzare, fare manutenzione e riparare la tua RCX II FORCE AXS: istruzioni, manutenzione, riparazione e pezzi di ricambio.

UNBOXING

Per conoscere al meglio la tua nuova bici, ecco alcuni consigli sul primo utilizzo della RCX:

  • VAN RYSEL E-EDR AF: istruzioni, riparazione

    PRESSIONE DEI COPERTONI

    Per la tua prima uscita scegli bene la pressione dei copertoni, va regolata in funzione delle condizioni meteo e del tuo peso.

    Per terreni asciutti, puoi gonfiare tra 2.5 e 3 bar. Per terreni umidi, puoi ridurre fino a 2 bar.

  • 2 / PRIMO UTILIZZO

    RODAGGIO DELLE PASTIGLIE DEI FRENI

    Il rodaggio delle pastiglie dei freni è un punto essenziale al momento del primo utilizzo di una bici.

    Per un rodaggio ottimale, consigliamo da 20 a 30 frenate senza bloccare la ruota, a partire da 25km/h.Fai attenzione anche a non fermarti tra le frenate, per non "creare una pellicola" e, quindi, incollare le pastiglie ai dischi.

  • 2 / PRIMO UTILIZZO

    COPPIE DI SERRAGGIO

    Rispetta sempre le coppie di serraggio, in particolare per quanto riguarda l'insieme attacco manubrio/manubrio (5 Nm) e il collarino (6 Nm).

    Per stabilire bene la posizione sulla bici, porta con te un kit di chiavi Allen durante le uscite.

VAN RYSEL RCR SRAM FORCE POWER 12V: istruzioni, riparazione

REGOLARE LA POSIZIONE SULLA RCX II

POSTAZIONE DI GUIDA

Per regolare la posizione, puoi togliere i "distanziatori" situati sotto all'attacco manubriuo. Dopo la regolazione, taglia la parte della guaina che si trova sopra all'attacco manubrio. Raccomandiamo di fare effettuare questa operazione direttamente in laboratorio, da tecnici professionisti.

USARE LA TRASMISSIONE ELETTRICA

VAN RYSEL FCR CF ULTEGRA DI2
VAN RYSEL NCR CF TIAGRA: istruzioni, riparazione

REGOLARE LE VELOCITÀ

La regolazione delle velocità per un cambio elettrico è diversa da quella di un cambio meccanico.

Per sapere come procedere, clicca sul seguente link:

PASSARE LA NCR A TUBELESS

CARICARE LE BATTERIE

Per poter cambiare le velocità, i deragliatori e i comandi cambio utilizzano una batteria. Ogni deragliatore ha una batteria che puoi caricare con la postazione di ricarica fornita con la bici.

PASSARE LA NCR A TUBELESS

APPLICAZIONE

SRAMha un'app che ti permette di accedere a diverse informazioni sulla trasmissione AXS.

Potrai regolare i deragliatori, accedere allivello della batteria e molte altre funzioni.

Istruzioni di lavaggio

Fare manutenzione alla bici è fondamentale per aumentarne la durata. Inizia tutto da una pulizia regolare, bici, telaio e trasmissione.

  • VAN RYSEL E-EDR AF: istruzioni, riparazione

    Step 1

    Applica uno sgrassatore sulla trasmissione. Metti un panno sopra ai dischi dei freni per non sporcarli con lo sgrassatore.

  • 4 / MANUTENZIONE

    Step 2

    Pulisci la trasmissione con una spazzola. Applica un detergente specifico sul telaio.

  • 4 / MANUTENZIONE

    Step 3

    Asciugo la bici e lubrifico la trasmissione.

Gli attrezzi indispensabili in laboratorio

Per poter effettuare una manutenzione efficace della RCX è meglio avere gli attrezzi adatti.

Gli attrezzi indispensabili in laboratorio
Scegliere il tipo di copertoni per la RCX

Il copertone è l'unico elemento a contatto con il suolo, quindi è importante ridurre il più possibile i rischi di perdita di aderenza, per questo diventa fondamentale scegliere bene il tipo di copertoni e regolare la pressione in funzione della propria scelta.

Occorre ricordare che la RCX è provvista di ruote tubeless ready.

Scegliere la pressione dei copertoni per la E-EDR
Regolare e serrare il reggisella

Per avere una regolazione ottimale della sella è necessario serrarla correttamente. Se il reggisella non è ben serrato rischia di scendere durante le uscite.
Viceversa, se il serraggio è eccessivo si rischia di schiacciare il reggisella e, quindi, di danneggiare la bici.


Il modo migliore per serrare il reggisella è usare una chiave dinamometrica. Il serraggio consigliato va da 6 a Nm.


 Attenzione, non si deve superare l'altezza massima indicata sul reggisella.

Come serrare bene il reggisella?
Cambiare la catena della bici

La catena è un elemento chiave della trasmissione della bici. Ci sono diversi segnali che permettono di capire quando è il momento di cambiarla :
- La catena salta,
- La catena ha più di 5000 Km,
- I cambi di velocità sono laboriosi.

Per saperne di più, leggi il nostro articolo:

Sostituire le pastiglie dei freni

Ci sono diversi segnali che possono indicare la necessità di cambiare le pastiglie dei freni :

- Non c'è più la stessa reattività di prima sulla RCX e manca il mordente,
- Si sente un rumore anomalo in caso di frenate brusche,
- Lo spessore delle pastiglie è inferiore a 0,5mm.

In questo articolo puoi trovare il modo per cambiare le pastiglie dei freni:

Quando sostituire le pastiglie dei freni?

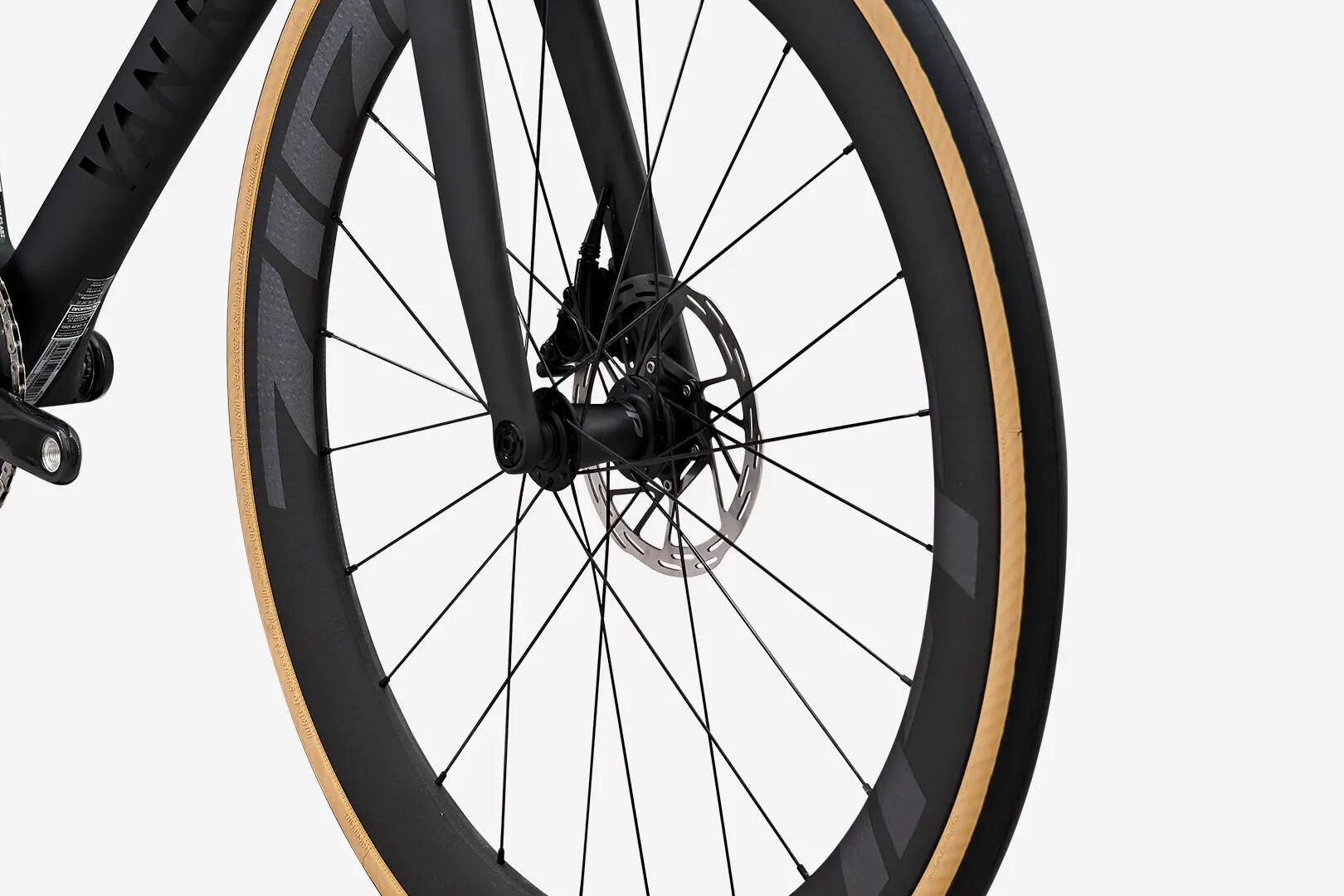

Sostituire i dischi dei freni

Nonostante i freni a disco siano ideati per usurare le pastiglie e non il disco, alla fine quest'ultimo finisce sempre per usurarsi a causa delle continue sollecitazioni.

Può essere pericoloso viaggiare con i dischi troppo usurati; potrebbero cedere in caso di frenate brusche e intense.

L'usura massima dello spessore del disco corrisponde a circa il 10% del suo valore originale. Raccomandiamo vivamente di procedere alla sostituzione non appena si riscontra questa usura.

Disco anteriore e posteriore di 160mm.

Quando sostituire i dischi?
Ingrassare i cuscinetti della bici

Per una maggiore durata del telaio, ricordati di ingrassare regolarmente i cuscinetti e i punti sottoposti ad abrasione della RCX, ecco le zone a cui prestare attenzione :

- Movimento centrale,
- Perno della forcella,
- Cuscinetti delle ruote,
- Reggisella.

VAN RYSEL E-EDR AF: istruzioni, riparazione

CARATTERISTICHE

Scopri la tua RCX più nel dettaglio.

VAN RYSEL RCR: istruzioni, riparazione

HO UN PROBLEMA

In questa sezione abbiamo raccolto le problematiche più frequenti riscontrate sulla RCX. Per aumentare la durata dei componenti ed evitare di sporcarti le mani, ecco cosa ti consigliamo:

  • VAN RYSEL E-EDR AF: istruzioni, riparazione

    MANUTENZIONE / LAVAGGIO DELLA BICI

    Per aumentare la durata di ciascun pezzo della bici e della trasmissione, è necessario lavarli regolarmente.

    Per sapere come procedere, leggi la sezione qui sopra.

  • 3 / HO UN PROBLEMA

    USURA DEI PEZZI

    I consumabili della bici hanno una durata di utilizzo. Se non viene rispettata, si può accelerare l'usura di altri pezzi o provocare una rottura:
    - Catena: 5000 km,
    - Cassetta: 10 000 km
    - Controllare l'usura dei denti delle corone e dei cuscinetti del deragliatore.

  • 3 / HO UN PROBLEMA

    COPPIE DI SERRAGGIO

    Per non sollecitare troppo i diversi componenti della RCX, ricordati di rispettare le coppie di serraggio consigliate.

    Se le coppie di serraggio sono eccessive, possono portare ad una rottura e provocare delle cadute.

Sostituire i pedali

I pedali sono rotti?

Attenzione, è importante ricordare che il passo della vite del pedale sinistro è invertito, quindi il pedale va avvitato in senso antiorario. Invece il pedale destro ha un passo della vite normale.

Ricordati di usare l'attrezzo giusto per smontare i pedali, perché per svitarli occorre fare molta forza.

SOSTITUIRE I PEDALI
Come sostituire il copertone?

In caso di foratura, segui il nostro tutorial per cambiare il copertone, con camera d'aria o tubeless:

COME SOSTITUIRE IL NASTRO MANUBRIO?

Il nastro manubrio si usura con il tempo, quindi deve essere sostituito quando è rovinato.

Per cambiarlo, segui il nostro tutorial:

La bici non frena più bene

Se ti accorgi che la frenata è meno efficace, ci sono diverse soluzioni:

- Pulisci il disco con uno sgrassatore per freni.

- Controlla l'usura delle pastiglie dei freni.

- Controlla che il cavo abbia la giusta tensione.

Se le pastiglie dei freni sono usurate, è necessario sostituirle. Puoi seguire questo tutorial.

IL DISCO FA RUMORE

Se il disco fa rumore:

- Controlla che la ruota sia ben centrata. Per farlo, allenta la ruota e serrala di nuovo.

- Controlla che il corpo freno sia regolato correttamente.

- Controlla l'usura delle pastiglie dei freni.

- Controlla la tensione dei cavi dei freni.

IL DISCO FA RUMORE
Il deragliatore non cambia più le velocità

Se il deragliatore non risponde più ai cambi di velocità, è possibile che si debbano sostituire i cavi e le guaine del deragliatore.

Per farlo, puoi seguire il nostro tutorial:

Le velocità saltano

Se le velocità saltano, prima di tutto devi controllare

- L'usura della trasmissione.

- La tensione dei cavi.

Se il problema non proviene da questi punti, devi regolare il deragliatore.

IL FORCELLINO DEL DERAGLIATORE SI È STORTO O ROTTO

Se la trasmissione non funziona più bene e il forcellino del deragliatore è piegato

Puoi procedere alla sostituzione seguendo il prossimo tutorial.

COME SOSTITUIRE LA CATENA?

Qui sotto troverai il metodo per cambiare correttamente la catena della bici.

Come sostituire la cassetta della bici?

Si può capire velocemente se la cassetta è usurata controllandone i denti. Se la catena salta o la cassetta ha più di 10 000 Km, è il momento di cambiarla:

Segui il nostro tutorial per sapere come procedere alla sostituzione:

COME SOSTITUIRE LE CORONE?

Le corone sono usurate? Vuoi cambiare la moltiplica?

Segui il nostro tutorial per sapere come fare.

Come cambiare il deragliatore posteriore?

Per cambiare il deragliatore posteriore puoi guardare questo video:

PEZZI DI RICAMBIO

VAN RYSEL EDR CF DB SHIMANO 105 (2021)

Assistenza

Non trovi la soluzione al tuo problema? Contatta il nostro tecnico ciclo per farti seguire

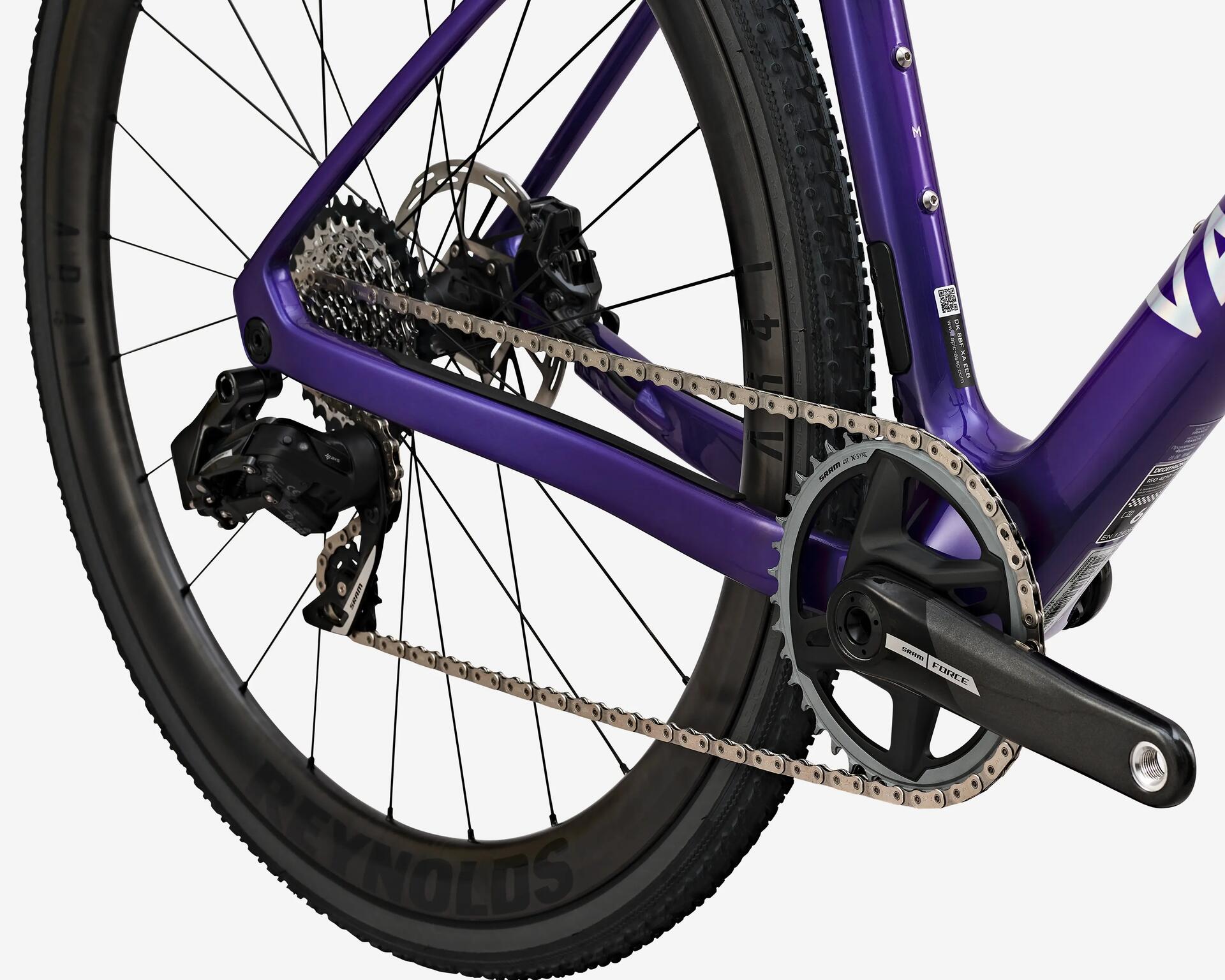

Istruzioni

  • 8 / ISTRUZIONI

    Istruzioni bici

    VAN RYSEL RCX SRAM FORCE AXS

  • 8 / ISTRUZIONI

    TRASMISSIONE

    SRAM FORCE AXS

VAN RYSEL E-EDR AF: istruzioni, riparazione

CI IMPEGNIAMO

VAN RYSEL garantisce il telaio RCX SRAM FORCE per 5 anni.

Per gli altri componenti, la garanzia è di 2 anni.
